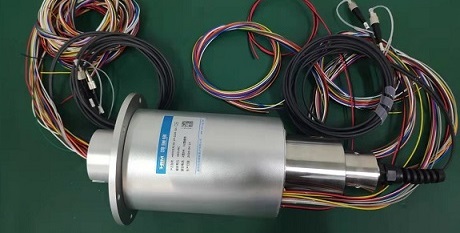

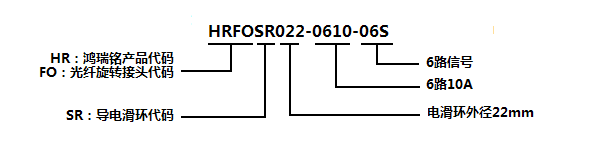

HRFOSR086系列光電組合滑環
● HRFOSR086系列是鴻瑞銘外徑為86mm的光電組合滑環
● 專為需要同時傳輸功率、信號、光纖而設計
● 支持1至12路光纖旋轉連接 + 1至72路功率或信號組合
● 解決旋轉連接的系統部件之間的數據傳輸，提供了最佳的技術解決方案
● 體積小，重量輕，傳輸穩定，壽命長
光纖部分
|
波長 Wavelength |
470nm/1550nm |
插入損耗 Insertion loss |
<2.5dB |
|
插入損耗波動 Insertion loss Ripple |
<+/-0.25dB |
回?fù)p Return loss |
>30dB(RFC/RST) |
|
最大轉速 Maximum speed |
2000 rpm |
配用光纖 Attached fiber |
200/230um |
|
抗拉強度 Pulling strength |
10N |
啟動扭矩 Start up torque |
0.1N/m |
|
預計壽命 Working temperature |
200 millions |
光波功率 Optical power handling |
23dBm |
|
工作溫度 Working temperature |
-40 to 85℃ |
儲藏溫度 Storage temperature |
-50 to 85℃ |
|
封裝模式 Package style |
Pigtail |
殼體材料 Housing material |
Stainless steel |
|
光纖類型 Fiber types |
Signle or multi-mode |
接頭 Connector types |
FC |
|
IP 等級 IP class |
IP 68 |
重量 Weight |
50g |
|
光纖長度 Pigtail length |
1000mm |
振動 Vibration |
MIL-STD-167-1A |
電滑環部分
|
電氣性能 Electrical Spec. |
|
|
額定電壓 Rating voltage |
380VAC |
|
額定電流 Rating current |
信號，5A/路，10A/路 Signal or 5A/Ring,10A/Ring |
|
絕緣電阻Insulation resistance |
1000MΩ@500VDC |
|
耐壓 Dielectric strength |
600VDC@50HZ |
|
電氣噪音 Electrical noise |
10mΩ@6VDC,50mA,5Rpm |
|
機械性能 Mechanical Spec |
|
|
轉速 Speed |
0-600Rpm |
|
扭矩 Torque |
60N.cm |
|
防護等級 Seal class |
IP54-IP68 |
|
接觸材料 Contact material |
貴金屬 Precious Metal |
|
導線規格 Lead Wire |
12色1.0mm² Teflon高溫線 |
|
環境性能 Environment |
|
|
工作溫度 Working temperature |
-40℃~+80℃ |
|
環境濕度 Humidity |
10% to 90% RH |
|
環保認證 Materials |
Lead Free,RoHS compliant |
|
CE Certified |
YES |
|
安裝導電環 Slip ring installation |
|
|

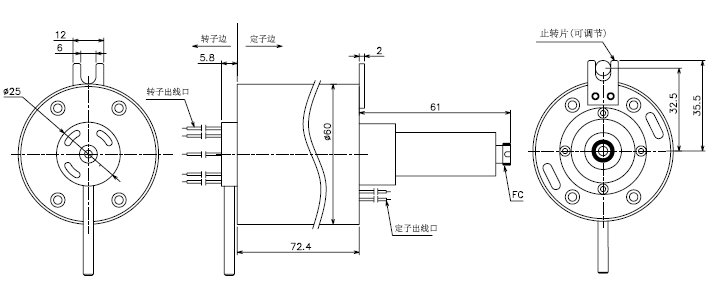

如圖所示：將導電環裝在傳動軸需要的位置，用轉子上四個 |
|
|
緊定螺絲固定。定子部分通過止轉片與設備固定部位連接。 |
|
|
As shown on the right picture，position the slip ring in the |
|
|
desired location and tighten it to the shaft by four set screws. |
|
|
Anti-Rotation tap is used for connecting the stator of slip |
|
|
ring with the stationary member of euipment. |
|
|
注意事項 CAUTION: |
|
|
|
|
|
滑環兩頭強行緊固安裝，否則可能導致過早損傷滑環。 |
|
|
If possible geometric mismatching between the customer's |
|
|
application and the slip ring,'hard mouting'of both ends of the slip ring is not recommended and may cause premature failure. |
|
|
|
|
|
Route the wiring and make the neccessary connections.Do not allow the wiring to restrict free rotation of the slip ring. |
|
因?yàn)榛h(huán)和客戶具體應用之間可能存在機械誤差，不推薦在|
◆ 導線長度 |
|
◆ 可選法蘭安裝 |
|
◆ 可指定出線方式 |
|
◆ 最大可支持:1-12路光纖和1-72路電 |
|
◆ 防護等級：IP65,IP68 可選 |
|
◆ 可選航空接頭 |
|
◆ 屏蔽電纜 |
|
◆ 傳輸頻率可達500MHz |
|
◆ 可混合高速率數據傳輸（以太網傳輸,USB,Profibus） |
|
◆ 氣壓/液壓 混合 |
|
◆ 信號，同軸電纜，功率線混合 |
|
◆ 高壓、大電流定制(1000A,1萬伏） |
|
◆ 軍工級別 |
